FPC 實現 0.03mm 超薄極限，靠哪些顛覆性工藝？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：30發布日期：2025-05-06 08:33【大中小】

在電子設備追求極致輕薄與高性能的當下，柔性電路板（FPC）的超薄化趨勢愈發顯著。實現 0.03mm 的超薄極限，絕非易事，背后依賴著一系列顛覆性工藝的協同發力。?

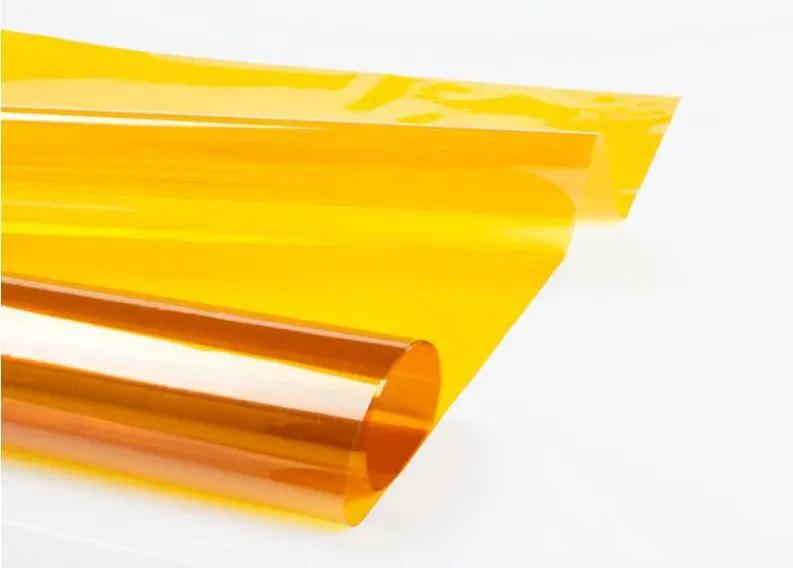

FPC材料創新是邁向超薄極限的基石。傳統 FPC 多以聚酰亞胺（PI）薄膜為基材，而在超薄領域，新型 PI 材料不斷涌現。這類材料在保證優良電氣性能與機械性能的同時，實現了厚度的大幅降低。例如，一些高性能 PI 薄膜可做到 12.5μm 甚至更薄，且能承受 400℃以上的短時焊接高溫，動態彎曲壽命超 10 萬次，為 FPC 整體厚度減薄奠定基礎。在銅箔方面，壓延銅箔憑借出色的延展性和光滑表面脫穎而出。其表面粗糙度 Rz 可低至 1.5μm 以下，相比電解銅箔，在超薄 FPC 中能有效減少信號傳輸損耗，保障電路穩定運行，助力 FPC 在超薄狀態下實現高性能。?

軟板蝕刻工藝的革新是關鍵突破點。要在極薄的材料上精準蝕刻出精細線路，對蝕刻精度要求近乎苛刻。先進的光刻技術成為核心手段，通過涂覆 5μm - 15μm 厚度的光刻膠，利用紫外曝光（波長 365nm，能量 100 - 300mJ/cm²）將電路圖形轉移到光刻膠上，再用 1% 碳酸鈉溶液顯影，去除未固化膠層。在此過程中，線寬精度可控制在 ±5μm，甚至在高端產品中達到 ±10μm，極大提升了線路蝕刻的精準度。同時，化學蝕刻環節采用特殊蝕刻液，如氯化鐵（FeCl?）或堿性蝕刻液（氨水 + 氯化銅），并精準控制蝕刻溫度在 40 - 50℃，噴淋壓力在 0.2 - 0.4MPa，有效減少側蝕，使線寬偏差小于 ±8%，確保在超薄 FPC 上蝕刻出的線路邊緣整齊、清晰，滿足電路布局的高密度需求。?

柔性線路板層壓工藝的優化同樣不可或缺。對于超薄 FPC，多層結構的精密結合至關重要。在層壓過程中，采用真空層壓機，將溫度精確控制在 170 - 190℃，壓力維持在 0.8 - 1.2MPa，確保覆蓋層與基材緊密貼合，且無氣泡產生，貼合精度達到 ±25μm。此外，針對連接器等關鍵區域，局部添加 FR4、PI 或鋼片補強板，通過熱固膠（環氧樹脂）貼合，在不顯著增加厚度的前提下，大幅提升 FPC 的局部強度，保障其在超薄狀態下的機械可靠性。

柔性PCB鉆孔與電鍍工藝也歷經升級。在超薄 FPC 上鉆孔，激光鉆孔技術成為首選。CO?激光（波長 9.4μm）或 UV 激光（波長 355nm）能夠鉆出孔徑 50 - 150μm、精度 ±10μm 的微孔，且鉆孔速度可達 5000 - 10000 孔 / 分鐘，滿足高密度 HDI 板需求。鉆孔后，通過化學沉銅（PTH）工藝，先對孔壁進行活化處理，再化學沉積 0.3 - 1μm 厚度的銅層，最后電鍍加厚至 15 - 25μm，確保導通孔具有良好導電性，導通電阻小于 50mΩ（測試電壓 1V），在超薄結構中構建穩定的電氣連接通路。?

實現 0.03mm 超薄極限的 FPC，是材料、蝕刻、層壓、鉆孔與電鍍等一系列顛覆性工藝共同作用的成果。這些工藝的不斷創新與協同發展，將持續推動 FPC 在可穿戴設備、折疊屏手機等領域的廣泛應用，為電子設備的輕薄化、高性能化發展注入強大動力。
